Precisa identificar uma peça da sua lavadora de alta pressão WAP Valente versão II ou versão III?

Nesta página você pode consultar a vista explodida da WAP Valente versões II e III, localizar a posição dos componentes e conferir seus códigos originais antes de realizar a compra.

MODELOS CONTEMPLADOS NESTA VISTA EXPLODIDA

Este material técnico corresponde às seguintes versões:

• WAP Valente versão II
• WAP Valente versão III

A documentação é a revisão 06, de abril de 2014, e apresenta a estrutura da lavadora, seus acessórios e a relação dos componentes internos.

ATENÇÃO À VERSÃO DA LAVADORA

A WAP Valente possui versões diferentes, com alterações nos componentes internos e nos respectivos códigos.

Esta documentação é destinada somente às versões II e III. Se a identificação do equipamento apresentar apenas “WAP Valente”, sem indicação de versão, consulte a vista explodida específica da Valente sem versão.

Antes de comprar qualquer peça, confira a etiqueta de identificação da lavadora, a voltagem, o formato do componente e o código indicado na documentação.

COMO UTILIZAR A VISTA EXPLODIDA

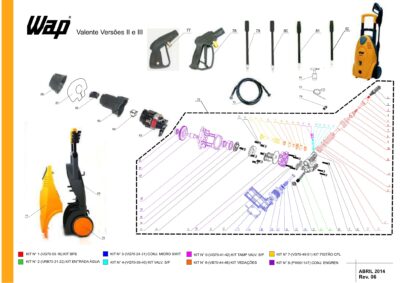

Localize a peça desejada no desenho e anote o número correspondente. Depois, consulte a relação de peças para identificar o código original do componente.

Em caso de dúvida, envie uma foto da etiqueta da lavadora e da peça que precisa substituir para que possamos auxiliar na conferência.

PRINCIPAIS PEÇAS E ACESSÓRIOS IDENTIFICADOS

Entre os componentes apresentados na documentação estão:

• Conexão de saída de água da versão II – código VRB70-001
• Kit da válvula BPS – código VG70-03-16
• Cabeçote das versões II e III – código VG70-0017
• Kit de entrada de água da versão II – código VRB70-21-22
• Conjunto micro switch – código VG70-24-31
• Kit de válvulas – código VG70-36-40
• Kit de tampa de válvulas – código VG70-41-42
• Kit de vedações – código VB70-44-48
• Kit de pistões – código VB70-49-51
• Rolamento esfera da bomba – código VG70-0054
• Conjunto de engrenagem e guia dos pistões – código FW001147
• Motor 127 V – código VG70-0064
• Motor 230 V – código VG70-064A
• Interruptor – código VB70-0052
• Conjunto da bomba WAP Valente – código VRB70-77
• Mangueira de alta pressão de 5 metros – código VA90-0077
• Engate rápido – código VB70-0059
• Aplicador de detergente com encaixe fino – código 120EP-060
• Reservatório de shampoo com encaixe largo – código VB70-058
• Lança com bico turbo – código 120EP-065
• Lança Vario 70 bar – código VB70-0078
• Baioneta de alumínio com encaixe largo – código 120EP-068
• Baioneta de alumínio com encaixe fino – código 20011208
• Pistola M22 com encaixe largo – código VB70-0075
• Pistola M22 com encaixe fino – código 20011207

A documentação completa também apresenta carenagens, roda, cabo elétrico, protetores do motor e outros componentes internos.

CONSULTE A VISTA EXPLODIDA

Clique abaixo para abrir ou baixar a vista explodida completa da WAP Valente versões II e III.

ENCONTRE PEÇAS ORIGINAIS WAP

Na Cosmos Mega Store você encontra peças e acessórios originais WAP para manutenção da sua lavadora.

Confira um dos produtos disponíveis:

• Lança Bico Turbo Original WAP 120EP-065

Caso não encontre a peça desejada, entre em contato conosco e informe a versão da lavadora, a voltagem e o código indicado na vista explodida. Nossa equipe poderá auxiliar na conferência da compatibilidade.

ATENÇÃO

A vista explodida deve ser utilizada como material de consulta para identificação dos componentes. A desmontagem e o reparo da lavadora devem ser realizados por profissional qualificado ou assistência técnica autorizada.

Trabalhamos somente com peças originais do fabricante. Antes de concluir a compra, confirme o código e a compatibilidade da peça com seu equipamento.
