Precisa identificar uma peça da sua lavadora de alta pressão WAP Valente?

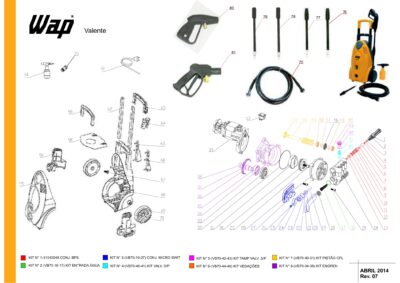

Nesta página você pode consultar a vista explodida da WAP Valente sem versão, localizar a posição dos componentes e conferir seus códigos originais antes de realizar a compra.

MODELO CONTEMPLADO NESTA VISTA EXPLODIDA

Este material técnico corresponde à lavadora identificada na documentação apenas como WAP Valente, sem indicação de versão II ou III.

A documentação é a revisão 07, de abril de 2014, e apresenta a estrutura da lavadora, seus acessórios e a relação dos componentes internos.

ATENÇÃO À VERSÃO DA LAVADORA

A WAP Valente possui diferentes versões, com alterações nos componentes internos e nos respectivos códigos.

Esta vista explodida é destinada à WAP Valente sem versão. Se a identificação do seu equipamento apresentar “Versão II” ou “Versão III”, consulte a vista explodida específica dessas versões.

Antes de comprar qualquer peça, confira a etiqueta de identificação da lavadora, a voltagem, o formato do componente e o código indicado na documentação.

COMO UTILIZAR A VISTA EXPLODIDA

Localize a peça desejada no desenho e anote o número correspondente. Em seguida, consulte a relação de peças para identificar o código original do componente.

Em caso de dúvida, envie uma foto da etiqueta da lavadora e da peça que precisa substituir para que possamos auxiliar na conferência.

PRINCIPAIS PEÇAS E ACESSÓRIOS IDENTIFICADOS

Entre os componentes apresentados na documentação estão:

• Conexão de saída de água – código VRB70-01
• Conjunto BPS – código 31040048
• Cabeçote – código VB70-0014
• Kit de entrada de água – código VA90-16-17
• Conjunto micro switch – código VB70-19-27
• Kit de engrenagem – código VB70-34-38
• Conjunto motor-bomba 127 V – código VRB70-78
• Conjunto motor-bomba 230 V – código VRB70-78A
• Engate rápido – código VB70-0059
• Reservatório de shampoo com encaixe largo – código VB70-0058
• Aplicador de detergente com encaixe fino – código 120EP-060
• Mangueira de alta pressão de 5 metros – código VA90-0077
• Lança com bico turbo – código 120EP-065
• Lança Vario 70 bar – código VB70-0078
• Baioneta de alumínio com encaixe largo – código 120EP-068
• Baioneta de alumínio com encaixe fino – código 20011208
• Pistola M22 com encaixe largo – código VB70-0075
• Pistola M22 com encaixe fino – código 20011207

A documentação completa também apresenta carenagens, rodas, alça, interruptor, cabeçote, válvulas, vedações, pistões e outros componentes internos.

CONSULTE A VISTA EXPLODIDA

Clique abaixo para abrir ou baixar a vista explodida completa da WAP Valente sem versão.

ENCONTRE PEÇAS ORIGINAIS WAP

Na Cosmos Mega Store você encontra peças e acessórios originais WAP para manutenção da sua lavadora.

Confira um dos produtos disponíveis:

• Lança Bico Turbo Original WAP 120EP-065

Caso não encontre a peça desejada, entre em contato conosco e informe o modelo da lavadora, a voltagem e o código indicado na vista explodida. Nossa equipe poderá auxiliar na conferência da compatibilidade.

Veja também: Vista Explodida WAP Valente Versões II e III

ATENÇÃO

A vista explodida deve ser utilizada como material de consulta para identificação dos componentes. A desmontagem e o reparo da lavadora devem ser realizados por profissional qualificado ou assistência técnica autorizada.

Trabalhamos somente com peças originais do fabricante. Antes de concluir a compra, confirme o código e a compatibilidade da peça com seu equipamento.
